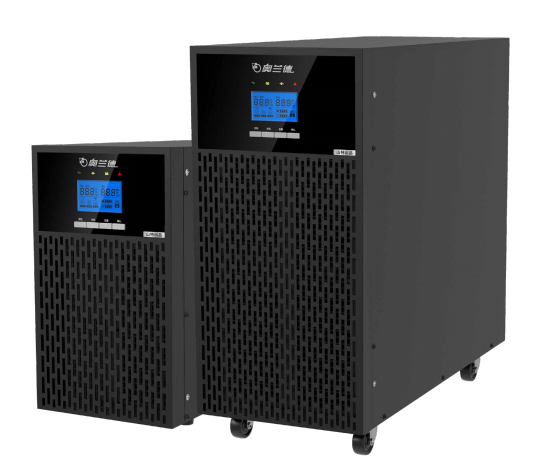

奥兰德UPS-M系列

奥兰德M10-20L采用双转换纯在线式架构，可以有效隔离来自电网的电力波动、干扰和掉电困扰，为负载提供稳定可靠的电力供应保障。产品使用全新的功因校正与三防设计，可以大幅提升系统效率，缩小产品体积，兼容更复杂、恶劣的运行环境，为客户节约运营成本。

应用场景

    中小型、大型企业分支机构

    银行网点等小型化数据中心

    网络&通信系统

    自动控制系统交流供电

    精密仪器设备的交流供电

产品特点

1. 性能卓越

    双变换在线式设计，零切换时间

    采用DSP数字控制技术，系统稳定可靠

    0.9输出功因，兼容多种负载类型

2. 高度灵活

    16/20节电池可调，电池系统配置灵活

    充电电流可选，灵活适配不同电池规格

    恒流、恒压和浮充充电模式自动切换

    全系列手动维修开关组件适配（可选）

    输入拓扑可调，既可支持三相输入，也可支持单相输入

3. 节能环保

    宽高功率密度，体积小巧

    ECO运行模式，高效节能，降低用户使用成本

    符合RoHS标准，使用安心

4. 适应性强

    直流冷启动/无电池开机，应变灵活

    90~300Vac超宽电压输入范围，避免频繁地切换至电池供电

    输入频率范围广，兼容各种燃油发电机

    三防设计，兼容复杂的使用环境

    防尘滤网（选配）

5. 安全可靠

    开机自诊断功能

    符合泰尔、节能认证

    满足GB7260、RoHS、抗震标准

    过载、短路、过温、欠压、过充保护

6. 智能管理

     LCD/LED双重显示

    RS232、USB双通信接口

    SNMP适配器（选配）

    CMC卡（选配）

    AS400卡（选配）

    EPO接口（选配）

产品规格	M10L	M15L	M20L
额定功率	10KVA/9KW	15KVA/13.5KW	20KVA/18KW
输入输出模式	单进单出&三进单出
电气特性
产品拓扑	在线式双转换
输入电压	380/220VAC
输入电压范围	90-300VAC
输入公功因	≥0.99
输出电压/输出失真度	220V/230V/240V ±1%, THDU<2%(线性负载）
输入电压频率范围	40Hz-70Hz, 50/60Hz 自适应
效率	>93% （在线模式）, 97%（ECO模式）
过载能力	100%<负载≤105%，仅过载警告； 105%<负载≤125%，10 分钟； 125%<Load≤150% 30s； 150%< 负载，500ms
电池电压	192Vdc（默认）,   240Vdc可配置
电气连接方式	端子台
显示和通讯
显示	中文LCD

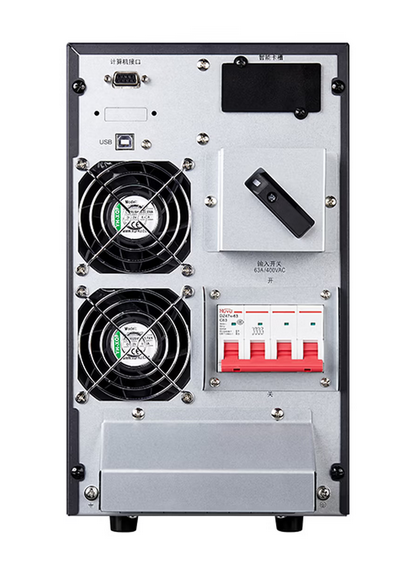

通讯端口	USB，RS232, Mini Slot box
选配件	CMC卡，NMC卡，AS400卡，EPO接口，手动维护旁路组件，过滤网
软件	Winpower
运行环境、技术规范和标准
运行环境温度	-10℃ to 40℃
噪声	≤60db，可自动调节风扇速度
安规	EN IEC 62040-1, GB7260.1
EMC	IEC/EN 62040-2,GB7260.2
认证	TCL, 节能认证
尺寸 /重量
尺寸（深 X 宽 X 高）	560 x 190 x 340mm	580 x 239 x 530mm
UPS 重量（kg）	15.6	27.2Kg	27.2Kg
客户服务和支持	7*24H
质保	三年质保
