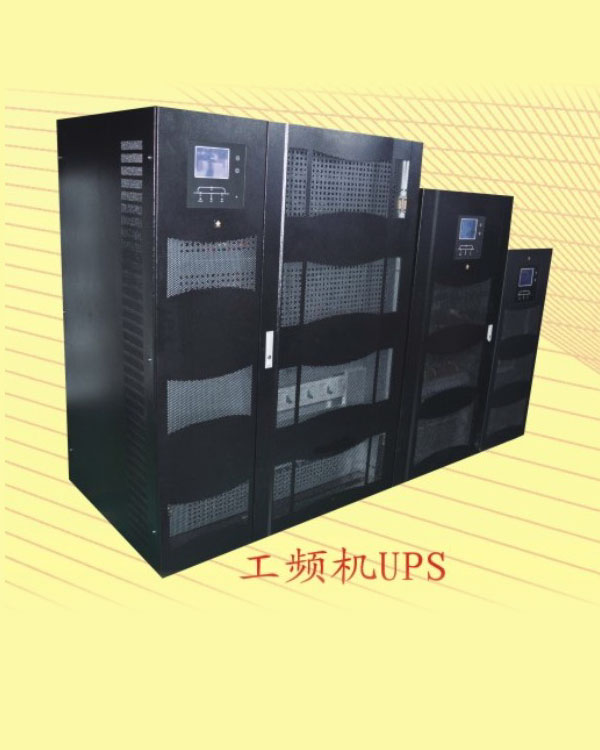

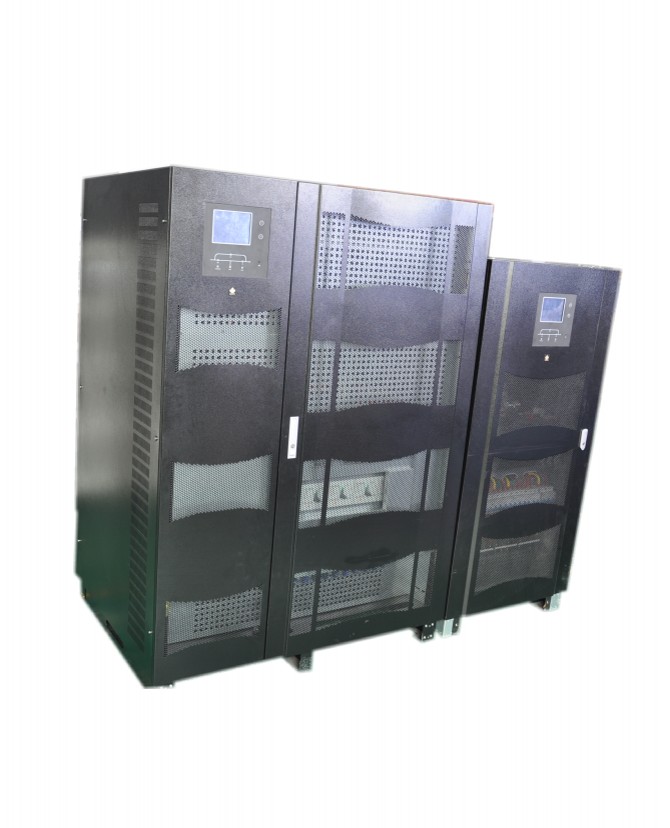

山顿枫叶系列三进三出工频在线式UPS，单机容量从10KVA到200KVA，是山顿集团专为大型关键应用系统如数据处理中心、主机系统、制造业和电信设备、医疗设备而设计的高性能正弦波不间断电源系统。其高可用性和高可靠性为大型关键应用系统提供了重要的电源保护。该系列UPS采用先进的高速DSP数字处理器技术， 配合高速16位数字芯片、ASIC的DDC控制技术与先进的大功率器件IGBT及SCR的完美组合，设计出的大容量、高可靠性及卓越性能的智能化UPS，保证稳定的电压和频率的正弦波输出。

该系列三进三出工频在线式UPS利用先进的数字并联控制技术，最多可提供多达8台的并机运行，并可为用户提供谐波抑制滤波器、隔离变压器及SNMP适配器等可选件。

强大的中/英文显示界面：采用全数字触摸屏大屏幕LCD中英文显示，显示内容可进行中/英文选择设置，运行状态、操作程序、数据采集、故障检修资料等内容一目了然；

u双变换真在线式设计，采用DSP全数字控制技术，使UPS控制精确、快速、可靠、稳定、具有完善的保护功能和高可靠性；输出波形失真度小；

u灵活的并机技术适用于不同负载及系统，可单机，1+1并机运行，也可进行多机（N+1）并机运行；

u系统效率高，使用ECO工作模式，效率高达98%以上；

u输出变压器的隔离作用，使负载减小谐波电流及市电的干扰；

u具有可选的12脉冲整流，有效抑制了UPS对电网电源造成的谐波污染提高了UPS的输入功率因数；

u允许100%不平衡工作：采用三相独立调制、全桥逆变技术，在三相负载100%不平衡时也能正常可靠供电。

u智能化电池管理功能： 可选择独立的电池检测包，根据电池配置容量，通过操作界面进行参数设置，并由软件自动调节充电电流，同时可根据电网安全情况设置电池自动检测和充/放电间隔时间，延长电池使用寿命,真正实现电池智能管理；

u丰富的通信功能接口：强大的智能监控功能，提供RS232、RS485通讯端口内置Moden接口、电池检测接口以及多种干接点信号接口，真正实现多用途通讯和远程监控。

u保护功能齐全：设有多种系统保护功能，对过压、欠压、过流、过载、短路等异常状况进行检测、报警，有可靠保护、报警，并有可靠的保护功能，环境适应能力强；

u声光报警：含声光报警功能，有利于远距离目视管理。杜绝传统UPS无法即时监管造成的意外损失。绿灯：UPS正常运行；黄灯：电池模式运行；红灯：维护报警；

u多路输出：10K~80K具备4路输出，可将各种设备进行整合，不用再外设开关箱。

u多种电压输出：相容各种输入输出电压规格，输出采购用铜线隔离变压器，损耗小，发热低，相容日规，美规，大陆等各种电压。

u通讯功能强大：内含可程式干接点，标准备RS-232，RS-485支持modbus协议，SNMP卡。

u颜色可选：主机和电池箱采用进口涂料，且可根据用户要求订制，与现场设备色调一致。可选颜色:米争，电脑白，冷灰。

型    号 SD SD SD SD SD SD SD SD SD SD SD SD SD

3310 3315 3320 3330 3340 3360 3380 33100 33120 33160 33200 33300 33400

额定容量（KVA） 10 15 20 30 40 60 80 100 120 150 200 300 400

输入单相最大电流 19 29 38 57 76 114 152 189 227 303 379 568 609

工作方式及原理 在线式供电，静态旁路开关（无间断切换），双重转换技术。

交流输入参数 相    数 三相+N+G

标称电压 200V 380V 400V 415V 460VAC±25%

标称频率 50Hz±10%，60Hz±10%

电压谐波失真 ＜10%

软 启 动 0～100%  5sec

电

池

电池数量单元 30节/12V串联

标称电池电压 360V

最大放电电流（A） 25 38 51 76 101 152 203 253 305 405 550 760 1015

浮充电压 405V（3个月电池自动均充一次，均充电压435V）

充电电流 1A～30A(可调)

逆变器 功率因素 0.8/0.9可选

相   数 三相+N+G

标称电压 380VAC±1%（稳态负载）,380VAC±3%（负载波动）

标称频率 50Hz±0.05%，60Hz±0.05%（电池供电）

频率稳定度 ＜±0.05%（不同步时）

频率稳定度 ＜±5%（同步时）

输出波形 正弦波

总谐波失真 线性负载＜2%；非线性负载＜4%

动态负载电压瞬变 ＜±5%（由0到100%跌变）

瞬间恢复时间 ＜10 ms（±5%）

不平衡电压 <±3% <±1%（平衡负载电压）

过载能力 125% 10min后转旁路 ,150% 1min 后转旁路,＞150%200ms后转旁路

逆变器效率 95（负载100%）

旁路 相    数 三相+N+G

标称电压 380VAC±25%

标称频率 50Hz/60Hz±10%

逆变器/旁路（转换时间） （过载）0ms

系统结构 效率负载100% ＞91%，95%，ECO经济模式

计算机通讯接口 RS232，（485、网络远程监控选件）

运行温度 0～40℃

相对湿度 0～90%未结露

运行高度 ＜2000米（每增加100米功率下降1%，最高4000米）

冷却方式 强制通风（温控式）

噪   音 ＜65

箱体颜色 黑色

输入电缆 底部/背部

易维护 前面/上面/左右面均可打开

输入装置 接线端子排

输出装置 接线端子排

尺寸（D*W*H)mm 800*500*1100 850*500*1100 750*850*1500 1100*900*1700 1200*1500*1800 1300*1800*1800

主机重量(Kg) 200 250 340 400 480 650 900 1200 1300 1480 2000 2100 2500

选件 RS485、并机板、网管系统、电池检测系统、防雷装置、声光报警为选件，订购时请说明
